Sur une machine, remplacer une poulie ou un pignon peut vite devenir compliqué : diamètre d'arbre différent, alésage à reprendre, démontage difficile, ligne de production immobilisée… Le moyeu amovible répond précisément à ce besoin : faciliter le montage, le démontage et le remplacement des organes de transmission.
Le terme peut désigner plusieurs solutions selon les secteurs. Ici, nous parlons du moyeu amovible utilisé en transmission mécanique industrielle, notamment sur les poulies, pignons et accouplements.
Définition simple

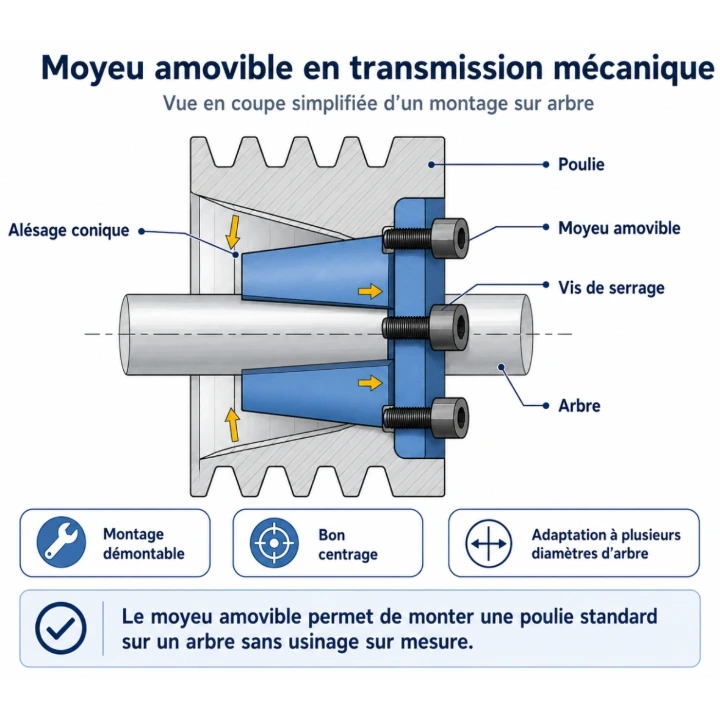

Un moyeu amovible (aussi appelé douille conique ou bague conique, et connu sous des noms commerciaux comme Taper-Lock® ou QD) fonctionne comme un adaptateur démontable entre un arbre et une pièce de transmission.
Grâce à lui, une poulie ou un pignon prévu pour ce type de montage peut être installé sur différents diamètres d’arbre, à condition d’utiliser la bague adaptée — sans usinage sur mesure.
En pratique, son principal intérêt est de simplifier la vie du monteur et du service maintenance : moins d'usinage, moins d'arrêts machine, et moins de références différentes à gérer en stock.

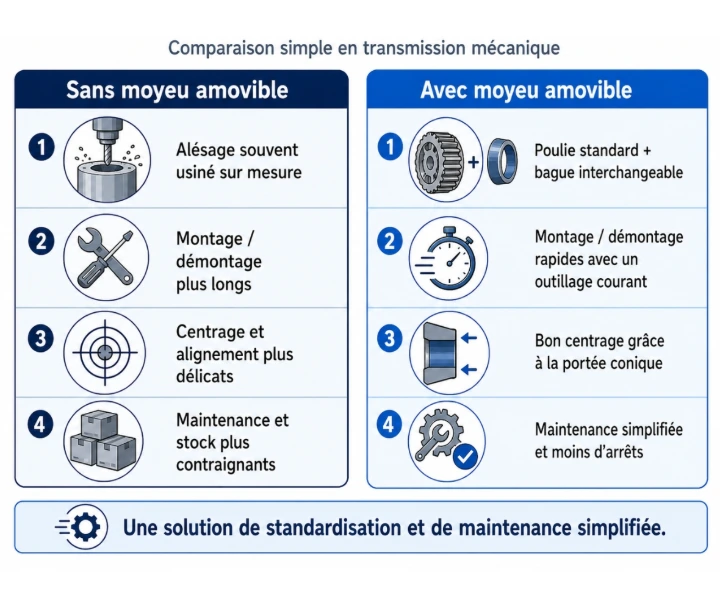

Pourquoi l'utiliser plutôt qu'une fixation classique ?

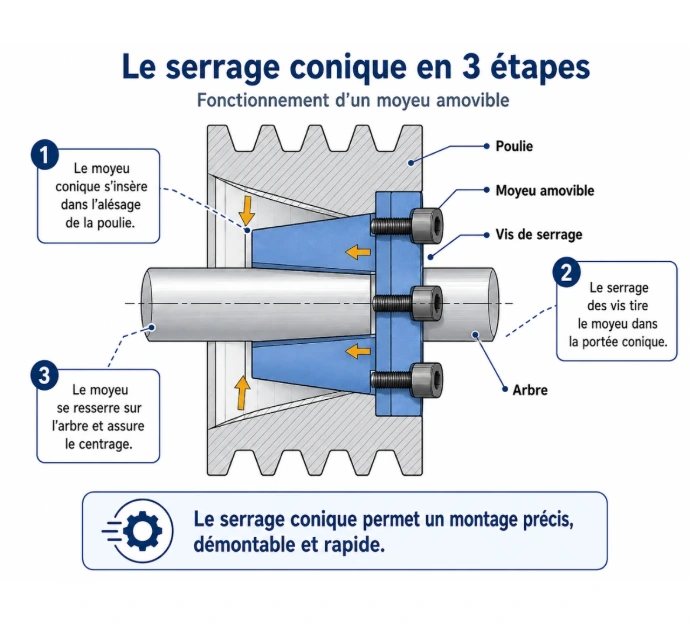

Comment fonctionne-t-il ? Le principe du serrage conique
Son fonctionnement repose sur un principe simple : le serrage conique.
- Le moyeu amovible, fendu, présente une surface extérieure conique.
- La poulie possède un alésage intérieur de forme conique complémentaire.
- En serrant les vis, le moyeu se comprime et vient se plaquer fermement à la fois sur l'arbre et sur l'intérieur de la poulie.
- Ce serrage crée une forte adhérence entre l’arbre, le moyeu et la poulie, ce qui permet de transmettre le mouvement de rotation.
Point important : cette adhérence permet de transmettre un couple important, mais dans de nombreux montages industriels, une clavette est également utilisée en complément pour sécuriser la transmission, en particulier lorsque les efforts sont élevés. Ce n'est pas systématiquement l'un ou l'autre : les deux solutions se combinent souvent.
Les avantages principaux
- Standardisation : une poulie standard couvre plusieurs diamètres d'arbre
- Maintenance facilitée : montage/démontage rapide, sans presse ni chauffe
- Bon centrage grâce à la portée conique
- Moins de références en stock pour le service maintenance
Les standards les plus courants
Les deux standards les plus répandus sont les moyeux de type Taper-Lock® et QD. Leur principe est proche — une bague conique serrée entre l'arbre et la pièce à entraîner — mais leurs formes et leurs dimensions ne sont pas identiques.
Ils ne sont donc pas interchangeables entre eux. Avant de remplacer un moyeu, il faut toujours vérifier la référence exacte inscrite sur la pièce ou indiquée dans la documentation du fabricant.
Pour aller plus loin : chaque référence correspond à des dimensions normalisées (par exemple 1610, 2012, 2517, SDS…). Ces codes ne sont pas indispensables à connaître pour comprendre le principe, mais ils sont utiles au moment de commander une pièce de rechange.
Points de vigilance
- Compatibilité : vérifier le diamètre d'arbre, l'alésage de la poulie et le standard utilisé (Taper-Lock, QD…) avant toute commande
- Serrage : respecter le couple de serrage préconisé par le fabricant — un serrage insuffisant ou excessif réduit la capacité de transmission ou peut endommager l'arbre
- Propreté des surfaces : un arbre ou un alésage sale ou légèrement endommagé peut nuire au centrage et au serrage
- Charges importantes : pour les environnements avec chocs ou efforts élevés, une clavette reste souvent recommandée en complément

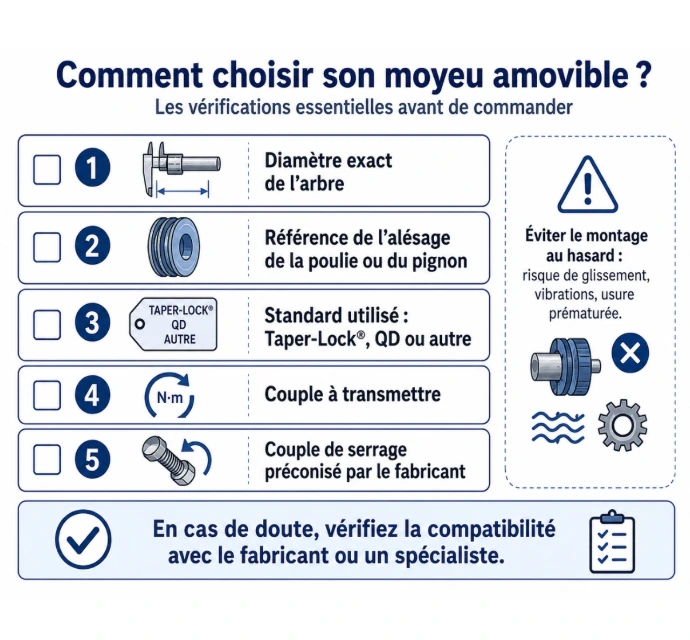

Comment bien choisir son moyeu amovible ?
Avant de commander, il faut réunir ces informations :
- Le diamètre exact de l'arbre
- La référence de l'alésage de la poulie ou du pignon
- Le standard utilisé sur l'installation existante (Taper-Lock, QD, ou autre norme fabricant)
- Le couple à transmettre, c'est-à-dire l'effort de rotation que la pièce devra supporter
En cas de doute, mieux vaut vérifier ces informations avec le fabricant ou un spécialiste plutôt que de commander au hasard : un mauvais montage peut entraîner glissement, vibrations, ou usure prématurée de l'arbre.
En résumé
Le moyeu amovible fonctionne comme un adaptateur démontable entre un arbre et une poulie, un pignon ou un accouplement. Grâce au principe du serrage conique, il assure à la fois la tenue mécanique et un bon centrage, tout en simplifiant le montage et la maintenance. C'est aujourd'hui un composant standard dans la plupart des installations de transmission par courroie ou par chaîne.
