Vous avez entre les mains un roulement usé et vous devez le remplacer, mais les chiffres et lettres gravés sur la bague vous semblent incompréhensibles ? Pas de panique. Comme les codes-barres des pièces mécaniques, les références de roulements suivent une logique précise et universelle. Une fois que vous maîtrisez cette logique, vous pouvez identifier n'importe quel roulement en quelques secondes. Voici un guide complet pour déchiffrer ces références comme un pro.
Pourquoi la référence d'un roulement est-elle si importante ?
Un roulement mal identifié, c'est une pièce incompatible, une panne prématurée, voire un danger pour votre machine ou votre véhicule. La référence gravée sur la bague extérieure du roulement contient toutes les informations essentielles :
- Les dimensions (diamètre intérieur, diamètre extérieur, largeur)
- Le type de roulement
- Les caractéristiques spéciales (étanchéité, jeu interne, matériaux…)
La structure d'une référence de roulement
Une référence de roulement se compose de trois parties :
- Le préfixe (optionnel) : indique une caractéristique particulière avant le code principal
- Le code de base : c'est le cœur de la référence, il donne le type et les dimensions
- Le suffixe (optionnel) : précise des caractéristiques complémentaires

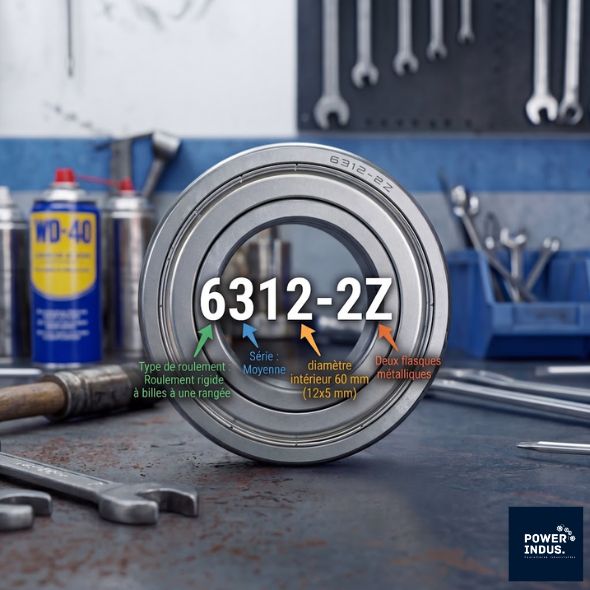

Prenons un exemple concret : 6312-2Z
Décrypter le code de base
Le premier chiffre : le type de roulement
Chiffre |
Type de roulement |
| 1 | Roulement à rotule sur billes |
| 2 | Roulement à rouleaux sur rotule |
| 3 | Roulement à rouleaux coniques sur rangée simple |
| 4 | Roulement rigide à billes à deux rangées |
| 5 | Butée à billes, à simple ou double effet |
| 6 | Roulement rigide à billes à une rangée |
| 7 | Roulement à billes à contacts obliques sur rangée simple |
| 8 | Butée à rouleaux cylindriques |
| N | Roulement à rouleaux cylindriques |
| NU | Roulement à rouleaux cylindriques (bague intérieure sans épaulements) |
| C | Roulement CARB |
► Dans notre exemple 6312-2Z → Roulement rigide à billes à une rangée
Le deuxième chiffre : la série (capacité de charge)
| Chiffre | Série |
|---|---|
| 0 | Extra-légère |
| 1 | Légère extra-mince |
| 2 | Légère |
| 3 | Moyenne |
| 4 | Lourde |
► Dans 6312-2Z → série 3 = série Moyenne.
Les deux derniers chiffres : le diamètre intérieur (alésage)
C'est ici que beaucoup de personnes se trompent. Pour les roulements de la série standard (code 04 et au-delà), il faut multiplier par 5 pour obtenir le diamètre en millimètres.
| Code | Diamètre intérieur |
|---|---|
| 00 | 10 mm |
| 01 | 12 mm |
| 02 | 15 mm |
| 03 | 17 mm |
| 04 | 20 mm |
| 05 | 25 mm |
| 06 | 30 mm |
► Dans 6312-2Z → 12 × 5 = 60 mm de diamètre intérieur.
Décrypter les suffixes
Les suffixes, placés après le code de base, précisent des caractéristiques importantes. Voici les plus courants :
Étanchéité et protection
| Suffixe | Signification |
|---|---|
| 2RS ou 2RSH | Deux joints en caoutchouc (étanche des deux côtés) |
| 2Z ou ZZ | Deux flasques métalliques (protection des deux côtés) |
| RS ou RZ | Un seul joint (un côté seulement) |
| Open (sans suffixe) | Roulement ouvert, sans protection |
► Dans 6312-2Z → Deux flasques métalliques (protection des deux côtés)
Jeu interne
| Suffixe | Signification |
|---|---|
| C2 | Jeu interne réduit |
| (CN) | Jeu normal (standard, souvent non indiqué) |
| C3 | Jeu interne plus grand que la normale |
| C4 | Jeu interne encore plus grand |
** Le C3 est fréquemment utilisé en automotive et en industrie pour les applications à forte dilatation thermique.
Autres suffixes courants
| Suffixe | Signification |
|---|---|
| NR | Rainure et jonc d'arrêt sur la bague extérieure |
| M | Cage massive en laiton |
| P6, P5 | Classe de précision supérieure (P6 = précision élevée, P5 = très haute précision) |
Les préfixes : à ne pas négliger
Moins fréquents, les préfixes indiquent souvent la marque fabricant ou une variante de conception. Par exemple :
- SKF, FAG, NSK, NTN, INA : certains fabricants ajoutent leur code propriétaire avant la référence normalisée
- L : roulement à aiguilles
- K : cage seule (sans bagues)
Exemple complet : décoder 6305-2Z/C3
| Partie | Valeur | Signification |
|---|---|---|
| 6 | Type | Roulement à rigide à billes à une rangée |
| 3 | Série | Série moyenne |
| 05 | Alésage | 5 × 5 = 25 mm |
| 2Z | Suffixe | Deux flasques métalliques |
| C3 | Jeu | Jeu interne supérieur au normal |
Conseils pratiques pour bien identifier votre roulement
- Lisez directement sur la bague extérieure : la référence y est toujours gravée ou marquée
- Nettoyez le roulement avant de lire la référence, les traces de graisse ou de rouille peuvent masquer des chiffres
- Comparez avec les deux roulements si vous travaillez par paire (roues, arbres…)
- Méfiez-vous des copies : une référence identique ne garantit pas la même qualité selon le fabricant
Conclusion
En résumé, lire une référence de roulement, c'est simple une fois que vous connaissez la logique :
- Le premier chiffre → type de roulement
- Le deuxième chiffre → série (capacité de charge)
- Les deux derniers chiffres → diamètre intérieur (× 5 pour les codes ≥ 04)
- Les suffixes → étanchéité, jeu interne, précision
Avec ces clés en main, vous pouvez commander la bonne pièce du premier coup, sans erreur et sans perte de temps.
